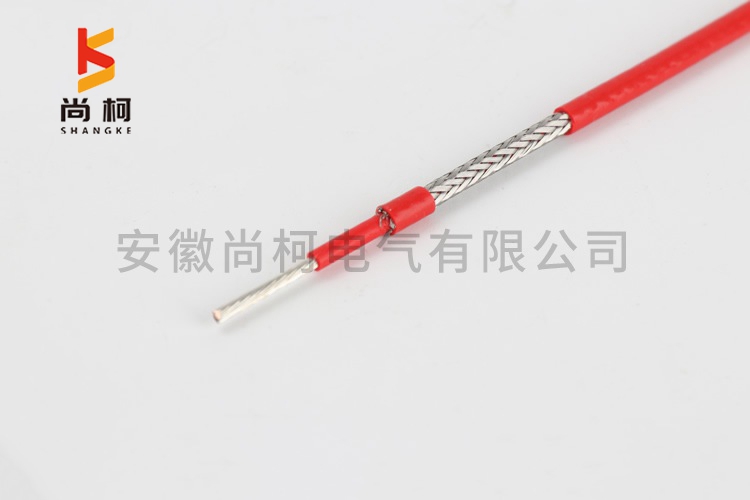

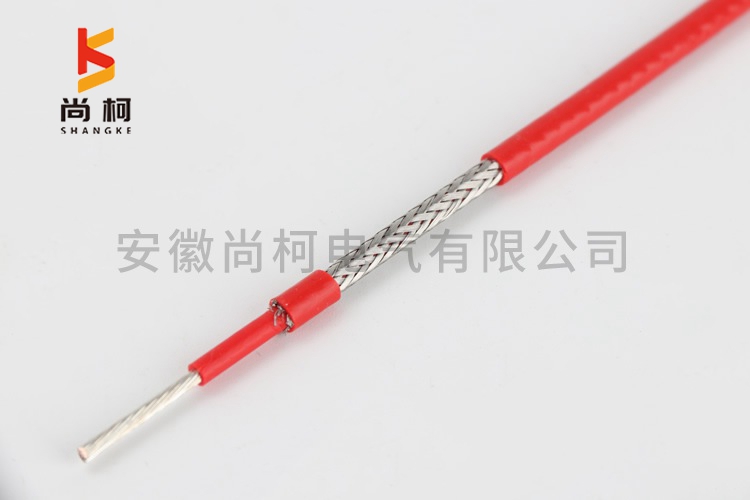

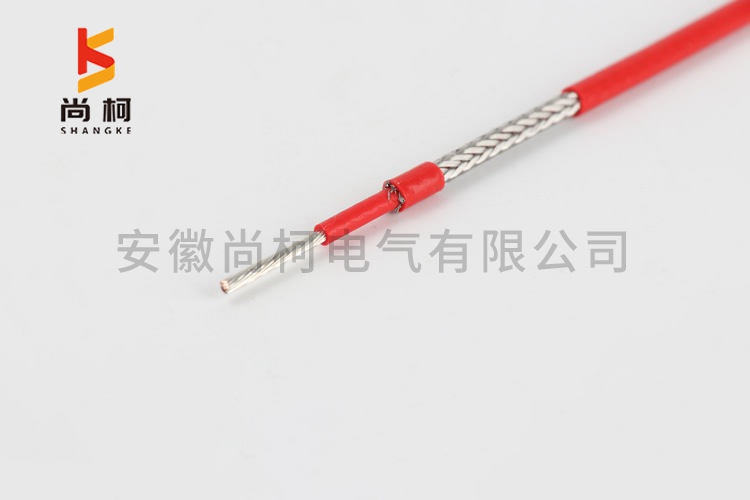

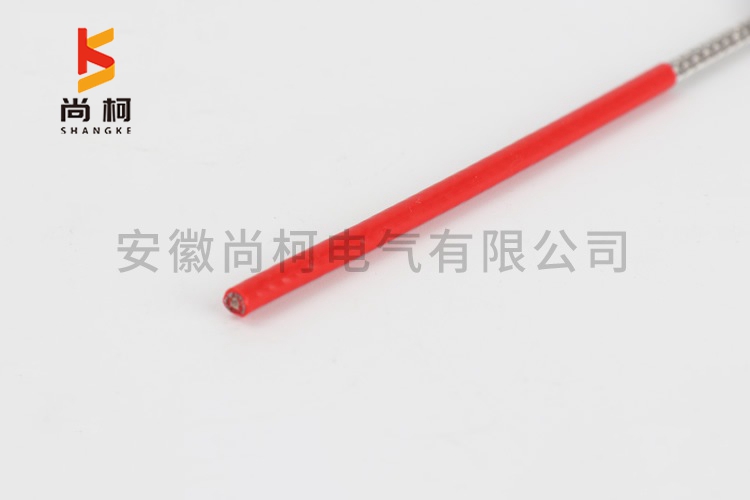

单项串联式恒功率电伴热带

  • 单项串联式恒功率电伴热带
  • 单项串联式恒功率电伴热带
  • 单项串联式恒功率电伴热带
  • 单项串联式恒功率电伴热带
  • 单项串联式恒功率电伴热带
prevnext

单项串联式恒功率电伴热带

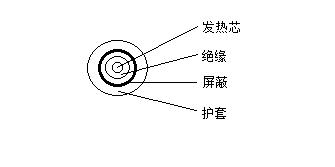

一、单项串联式恒功率电伴热带示意图


二、单项串联式恒功率电伴热带用途

       串联式电伴热带是由绝缘铜绞线为电源母线,即为发热芯线。具有一定内阻的芯线通过电流芯线就会产生焦耳热量(焦耳--楞次定律Q=0.24I\S2^;Rt),其大小与电流平方、芯线阻值和通过时间成正比。因此串联式电伴热带随着通电时间的延续,源源不断的发出热量,形成一条连续的、均匀发热的电伴热带。串联式电伴热带芯线电流相同、电阻相等,所以整根电伴热带首尾发热均匀,其输出功率恒定不受环境温度和管道温度影响。适用于回路长度超出了并联式恒功率电伴热带上限的情况下,一个单供点的回路,很长可达3600米。可用于普通场合和防爆场合Ⅰ、Ⅱ级2区。

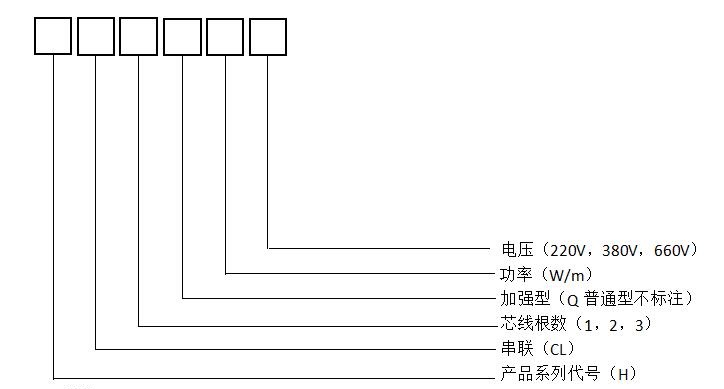

三、单项串联式恒功率型号和组成


       举例:

       20W/M,220V,二项加强型串联恒功率电伴热带 表示为:

       HCL-2(Q)-20/220

       30W/M,380V,三项串联恒功率电伴热带 表示为:

       HCL-3-30/380

四、单项串联式恒功率电伴热带规格

标称截面 mm2

1.5

2.0

2.5

3

4

导体结构

19/0.32

19/0.37

19/0.41

37/0.32

37/0.37

导体电阻

12.5

9.36

7.32

6.41

4.80

五、单项串联式恒功率电伴热安装说明

       1、用强力压敏胶带每隔30~50cm处,将串联、并联恒功率电热带固定于管道上。

       2、串联、并联恒功率电热带有良好的柔软性,但也不允许硬折,如需要弯曲时,

       其弯曲率半径不得小于(<)电热带的6倍。

       3、串联恒功率电热带在线路的一端供电点接电源,尾端可靠短接。

       4、并联恒功率电热带在线路的一端供电点接电源,尾端严禁短接。

       5、按照设计方案,串联、并联恒功率电热带的敷设方式为平行敷设。安装完成后,

       用铝箔胶带沿电伴热带方向紧贴在管道表面上。

       6、所有散热体应按设计要求预留所需串联、并联恒功率电热带长度,并应注意下列几点:

              ※散热体应有设计所需串联、并联恒功率电热带的长度。

              ※串联、并联恒功率电热带严禁互相重叠或交叉使用。

              ※敷设方法应尽可能使散热体在必要时,随时可拆除进行维修或更换,

              而不损坏串联恒功率电热带或影响其它线路。
