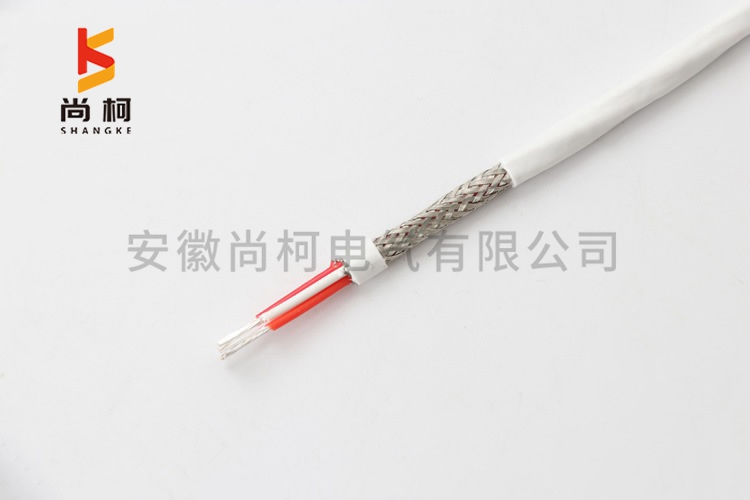

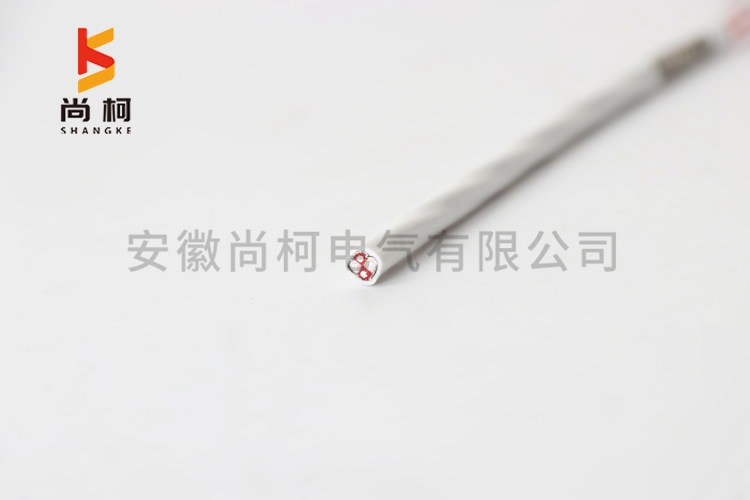

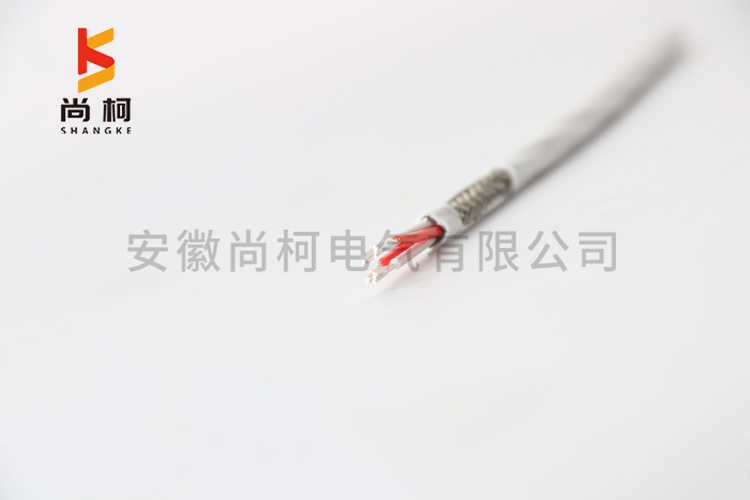

AFPF-4x19x0.15耐油耐温电缆

  • AFPF-4x19x0.15耐油耐温电缆
  • AFPF-4x19x0.15耐油耐温电缆
  • AFPF-4x19x0.15耐油耐温电缆
  • AFPF-4x19x0.15耐油耐温电缆
  • AFPF-4x19x0.15耐油耐温电缆
prevnext

AFPF-4x19x0.15耐油耐温电缆

执行标准Q/SK-JS04-2019

一、耐油耐温电缆示意图


二、耐油耐温电缆用途

       PT100热电阻引线是把热电阻、铂电阻的温度变化转换为电阻信号通过引线传递到计算机控制装置或者其它一次仪表上。

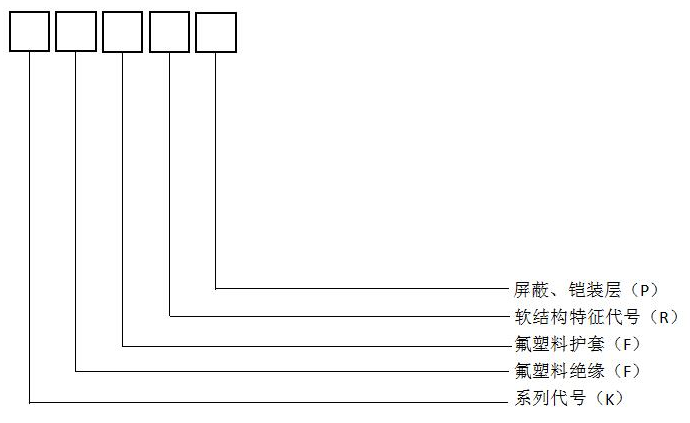

三、耐油耐温电缆型号和组成


       导体:镀锡-1 镀银-2 镀镍-3

       举例:

              传感器引线氟塑料绝缘氟塑料护套三线制0.20mm2表示为:

              AFPF 3x7/0.20

              传感器引线氟塑料绝缘氟塑料护套六线制0.50mm2表示为:

              AFPF 6x19/0.18

四、耐油耐温电缆规格

标称截面

mm2

导体结构/单丝直径

单芯直径

mm

成品外径 mm

二线制

三线制

四线制

六线制

0.06

7/0.10

0.55

1.8

1.9~2.0

2.0~2.2

2.3~2.5

0.08

7/0.12

0.66

2.1

2.1~2.3

2.3~2.5

2.6~2.8

0.12

7/0.15

0.90

2.6

2.6~2.8

2.9~3.1

3.4~3.6

0.20

7/0.20

1.00

2.8

2.8~3.0

3.1~3.3

3.7~3.9

0.35

19/0.16

1.30

-

3.6~3.8

3.9~4.1

4.7~4.9

0.50

19/0.18

1.50

-

4.1~4.3

4.5~4.7

5.4~5.6


五、耐油耐温电缆使用特性

       1. 工作电压:250V及以下

       2. 工作温度:不超过260℃

       3. 很低使用环境温度:-65℃

注: 耐油耐温电缆绝缘护套材料均为一次料:聚全氟乙丙烯、聚四氟乙烯(PFA、FEP、F46、teflon、氟塑料、铁氟龙)。产品具有耐高低温-65~200℃,-65~260℃、耐油、耐腐蚀、耐酸碱、耐老化性能。

六、耐油耐温电缆二、三、四线制接线注意事项

       1、二线制:在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制:这种引线方法很简单,但由于连接导线必然存在引线电阻r,r大小与导线的材质和长度的因素有关,因此这种引线方式只适用于测量精度较低的场合

       2、三线制:在热电阻的根部的一端连接一根引线,另一端连接两根引线的方式称为三线制,这种方式通常与电桥配套使用,可以较好的消除引线电阻的影响,是工业过程控制中的很常用的引线电阻。

       3、四线制:在热电阻的根部两端各连接两根导线的方式称为四线制,其中两根引线为热电阻提供恒定电流I,把R转换成电压信号U,再通过另两根引线把U引至二次仪表。可见这种引线方式可完全消除引线的电阻影响,主要用于高精度的温度检测。当测量电阻数值很小时,测试线的电阻可能引入明显误差,四线测量用两条附加测试线提供恒定电流,另两条测试线测量未知电阻的电压降,在电压表输入阻抗足够高的条件下,电流几乎不流过电压表,这样就可以精确测量未知电阻上的压降,计算得出电阻值在桥式电路中,为了减小热电阻阻值随温度变化对支路电流的影响并限制流过热电阻的电流,组成电桥的两个支路的上电阻通常取热电阻阻值的几十倍,其值达到10-50K(和桥路供电电压有关),下电阻一般和热电阻某温度下阻值相同。测量时取两者的电位差。虽然如此,热电阻阻值随温度变化对支路电流的影响还是会造成输出的非线性,通常需要做一定补偿。
