FF46P21-2 2x62/0.08镀银铜芯FEP绝缘镀银圆铜线屏蔽电线电缆
执行标准GJB 773A-2000

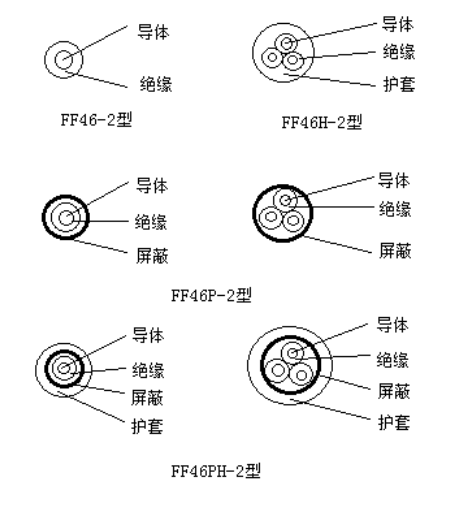

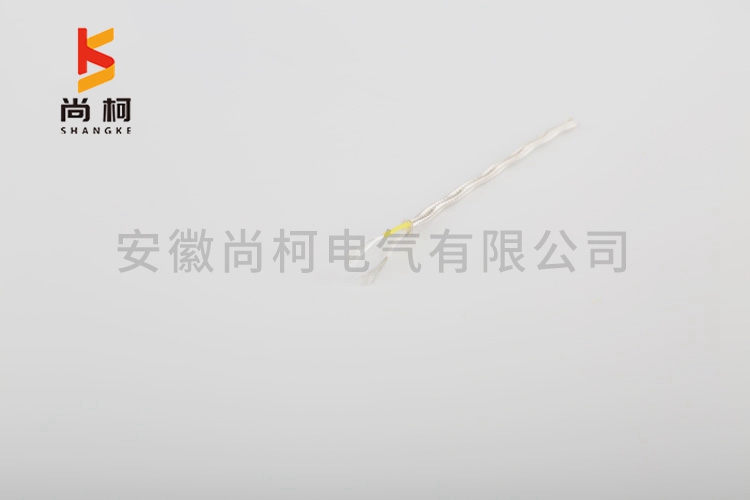

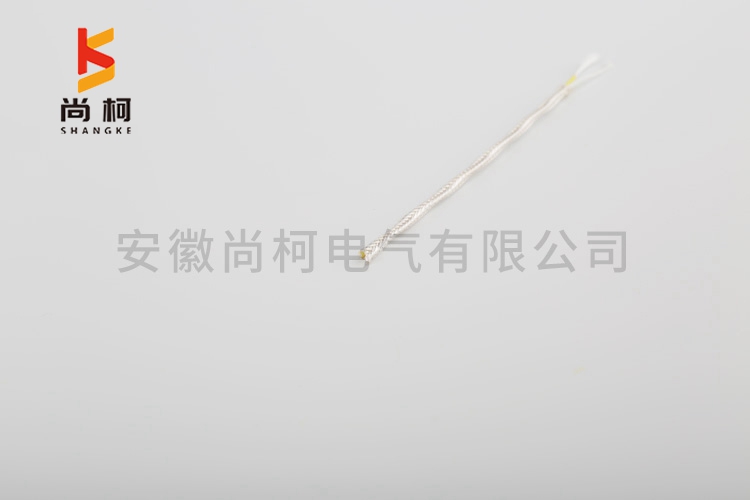

一、航天航空用镀银线示意图
二、航天航空用镀银线用途
适用于航空工业和电子等工业高温条件,交流额定电压600V及以下的精密仪表、线路板、电子和电子仪器。用作连接导线。
三、航天航空用镀银线型号和组成
系列代号:F
聚全氟乙丙烯:F46
绞型(包括双绞):省略
平行:B
屏蔽代号:
镀锡圆铜线编织屏蔽 | P11 | 镀银圆铜合金线编织屏蔽 | P41 | |
镀锡扁铜线编织屏蔽 | P12 | 镀银扁铜合金线编织屏蔽 | P42 | |
镀银圆铜线编织屏蔽 | P21 | 镀镍圆铜合金线编织屏蔽 | P61 | |
镀银扁铜线编织屏蔽 | P22 | 镀镍扁铜合金线编织屏蔽 | P62 | |
镀镍圆铜线编织屏蔽 | P31 | |||
镀镍扁铜线编织屏蔽 | P32 |
护层代号:
聚全氟乙丙烯:H3
导体代号:
镀锡铜导体(JX型) | -1 | 镀锡铜合金导体(JHX型) | -6 |
镀银铜导线(JY型) | -2 | 镀银铜合金导体(JHY型) | -7 |
镀镍铜导体(JN型) | -3 | 镀镍铜合金导体(JHN型) | -8 |
重量类型代号:
轻 型:Q
普通型:省略
重 型:Z
四、规格
导体 标称截面 mm2 | 导体结构 根数/单线标称直径 mm | 成品电线外径
mm | 导体直流电阻 很大值 Ω/km | 成品电线重量 很大值 Kg/km |
0.14 | 19/0.10 | 1.02±0.05 | 126 | 3.01 |
0.20 | 19/0.12 | 1.14±0.05 | 83.5 | 4.22 |
0.4/0.3 | 19/0.16 | 1.32±0.05 | 49.5 | 5.87 |
0.6/0.5 | 19/0.20 | 1.52±0.05 | 30.2 | 8.43 |
0.75 | 19/0.23 | 1.70±0.05 | 22.7 | 10.5 |
1 | 19/0.26 | 1.80±0.05 | 19.0 | 12.5 |
1.2 | 19/0.28 | 2.06±0.08 | 15.3 | 16.1 |
1.5 | 19/0.32 | 2.25±0.08 | 11.7 | 19.5 |
2 | 19/0.36 | 2.41±0.18 | 9.45 | 24.5 |
2.5 | 37/0.30 | 2.78±0.10 | 6.86 | 32.3 |
3 | 37/0.32 | 2.90±0.10 | 6.23 | 37.3 |
4 | 37/0.37 | 3.38±0.10 | 4.51 | 46.9 |
5 | 37/0.40 | 3.53±0.10 | 3.90 | 56.5 |
6 | 37/0.45 | 4.08±0.10 | 3.05 | 68.2 |
8 | 133/0.29 | 5.03±0.10 | 2.16 | 97.0 |
