UL1332 16AWG 高温电子线
执行标准UL758

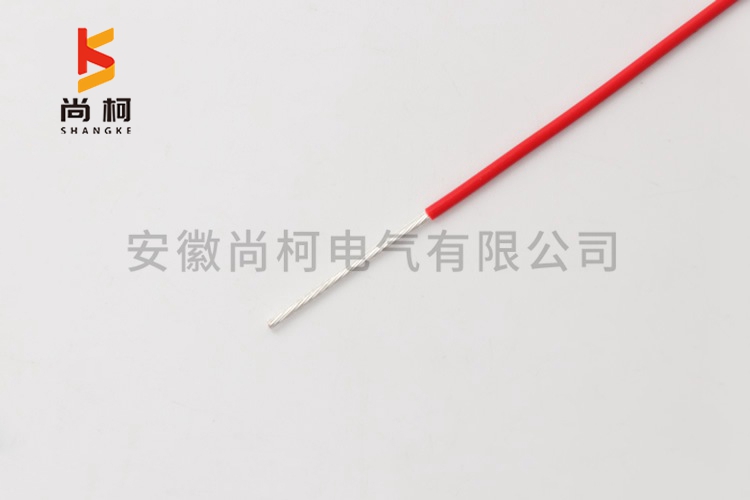

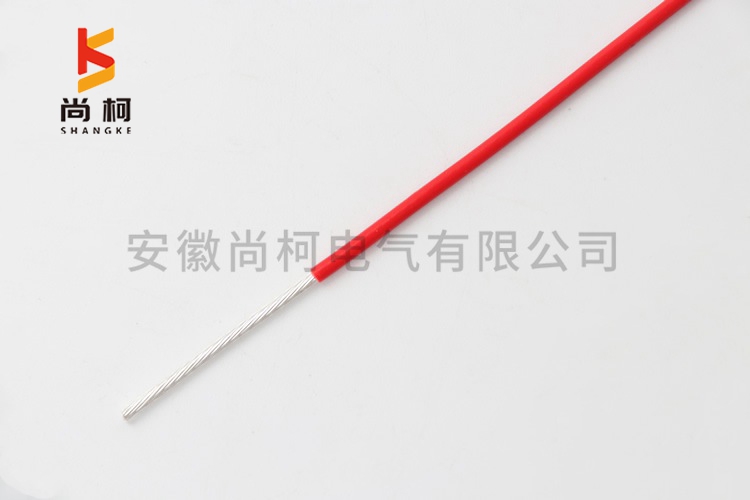

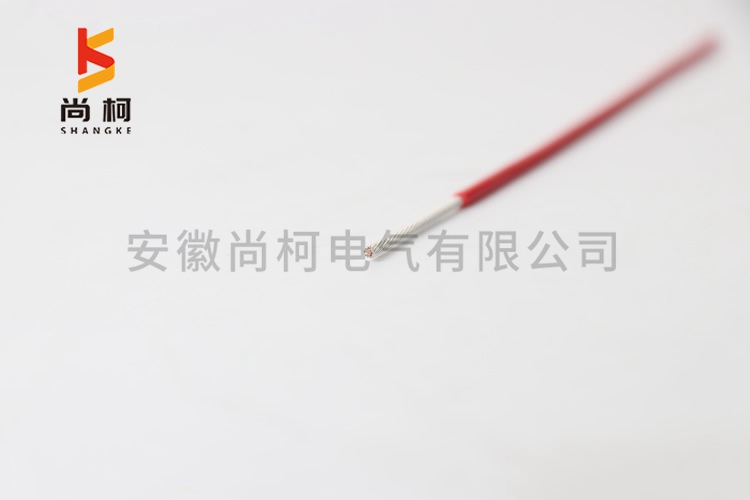

一、UL1332高温电子线示意图
二、UL1332高温电子线介绍与用途
UL1332铁氟龙电线，是UL标准中AWM目录下的一款铁氟龙电线。UL1332的结构和一般电子线的结构一样，主要是导体和绝缘体，导体规格从AWG30~AWG10，单根或绞合，绝缘使用FEP料，很小平均厚度为13mils，任一处很小厚度为12mils。
额定温度（Rated temperature）：200℃
额定电压（Ratde voltage）：300V
三、UL1332高温电子线用途
由于UL1332具有铁氟龙电线的所有特点：耐高低温，阻燃，耐腐蚀、抗油、抗强酸碱、强氧化剂等；绝缘性能优异、耐高压电、高频损耗小、不吸潮、绝缘电阻大；耐老化、使用寿命长等。主要应用于电子行业、家用电器行业，例如：空调机、微波炉、电子消毒柜、电饭煲、电子热水瓶、电暖器、电烤箱、电砂锅、灯具灯饰的内部布线。
四、UL1332高温电子线产品结构与参数
导体 CONDUCTOC | 绝缘 INSULATION | 很大导体电阻 MAX.COND. RESISTANCE Ω/km，20℃，DC | 耐压强度 DIELECTRIC STRENGTH (VAC,1min) | |||
规格 AWG | 构造 CONSTRUCTION (No./mm) | 外径 DIA. （mm） | 厚度 THICKNESS (mm) | 外径 O.D. （mm） | ||
30 | 1/0.254 7/0.10 19/0.06 | 0.25 0.30 0.30 | 0.33 0.33 0.33 | 0.92 0.96 0.96 | 361 381 381 | 2000 2000 2000 |
28 | 1/0.32 7/0.127 19/0.08 | 0.32 0.38 0.40 | 0.33 0.33 0.33 | 0.98 1.04 1.06 | 227 239 239 | 2000 2000 2000 |
26 | 1/0.404 7/0.16 19/0.10 | 0.40 0.48 0.50 | 0.33 0.33 0.33 | 1.07 1.14 1.16 | 143 150 150 | 2000 2000 2000 |
24 | 1/0.511 7/0.20 19/0.12 | 0.51 0.60 0.60 | 0.33 0.33 0.33 | 1.17 1.26 1.26 | 89.3 94.2 94.2 | 2000 2000 2000 |
22 | 1/0.643 7/0.254 19/0.15 | 0.64 0.76 0.75 | 0.33 0.33 0.33 | 1.30 1.42 1.42 | 56.4 59.4 59.4 | 2000 2000 2000 |
20 | 1/0.813 7/0.32 19/0.19 | 0.81 0.96 0.95 | 0.33 0.33 0.33 | 1.47 1.62 1.62 | 35.2 36.7 36.7 | 2000 2000 2000 |
18 | 1/1.024 7/0.40 19/0.235 | 1.02 1.20 1.18 | 0.33 0.33 0.33 | 1.68 1.86 1.86 | 22.2 23.2 23.2 | 2000 2000 2000 |
16 | 1/1.29 19/0.30 | 1.29 1.50 | 0.33 0.33 | 1.95 2.16 | 14 14 | 2000 2000 |
14 | 19/0.375 | 1.88 | 0.33 | 2.54 | 8.96 | 2000 |
12 | 19/0.475 | 2.38 | 0.33 | 3.04 | 5.64 | 2000 |
10 | 19/0.61 | 3.05 | 0.33 | 3.71 | 3.476 | 2000 |
