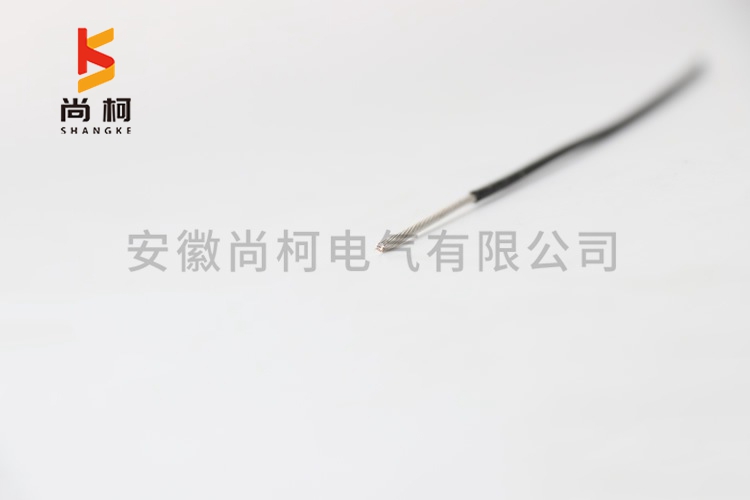

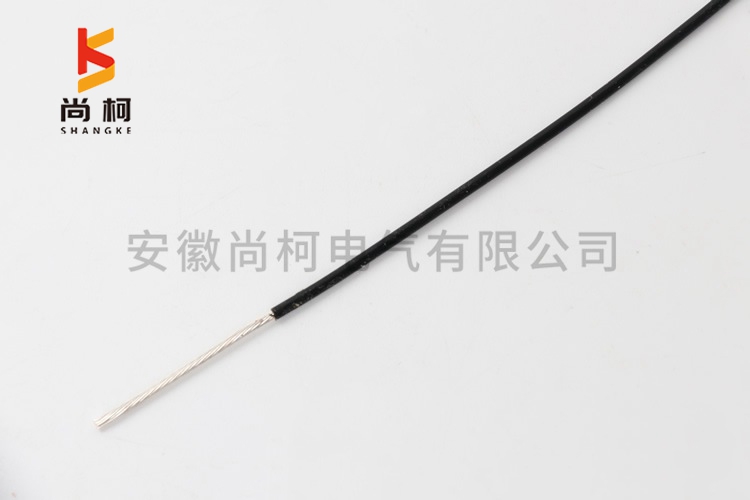

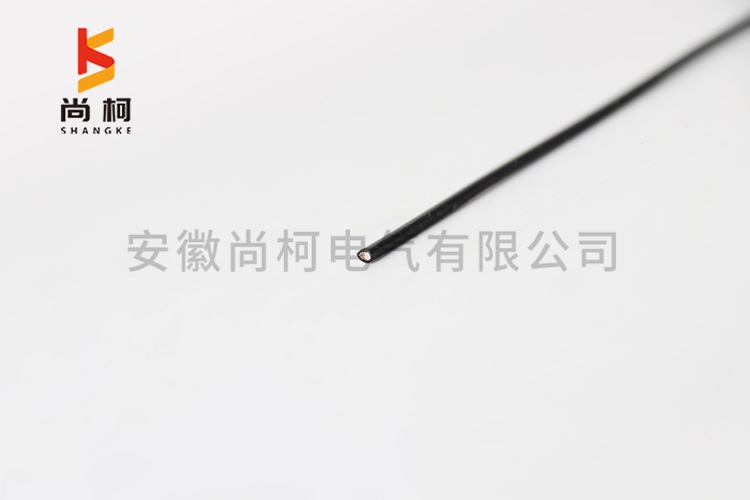

AFR150-1 1平方镀锡高温导线

  • AFR150-1 1平方镀锡高温导线
  • AFR150-1 1平方镀锡高温导线
  • AFR150-1 1平方镀锡高温导线
  • AFR150-1 1平方镀锡高温导线
  • AFR150-1 1平方镀锡高温导线
prevnext

AFR150-1 1mm2 镀锡高温导线

执行标准Q/SK-JS04-2019

一、镀锡高温导线示意图


二、镀锡高温导线用途

       高温导线系列产品是我公司很近推出的一种特种电缆,镀银、镀锡、镀镍导体,氟塑料绝缘氟塑料护套、玻璃纤维编织护套及聚氨酯护套。广泛使用与航天航空、化工、冶金、高铁、科研机构、电子计算机系统、自动化系统的信号传输及检验仪器、仪表等耐高温场所。

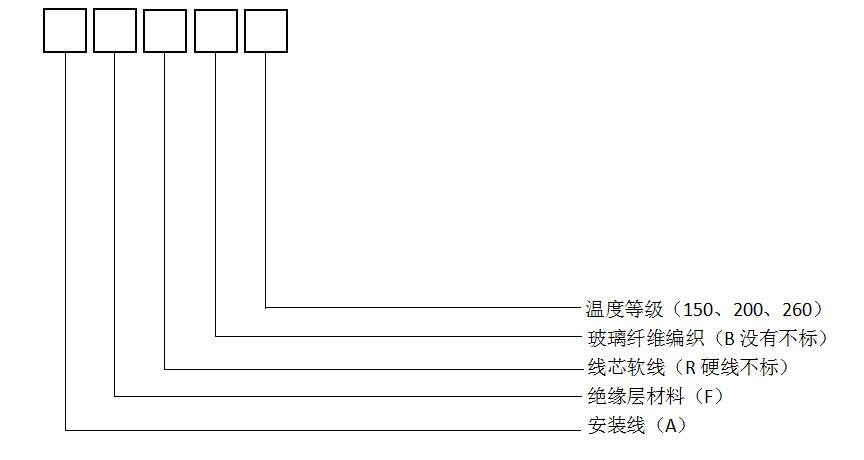

三、镀锡高温导线型号和组成


导体:镀锡-1 镀银-2 镀镍-3

举例:

       耐高温200℃、软芯、镀银安装线,截面积1mm2表示为:

       AFR-200-2  1.0mm2

       耐高温150℃、硬芯、镀锡安装线,截面积0.5mm2表示为:

       AF160-1  0.5mm2

四、镀锡高温导线规格

序号

标称截面

mm2

导体结构/单丝直接

成品线芯直流电

阻不大于 Ω/Km

电线外径

mm

成品线很大重量kg/km

镀锡

镀银

250V

600V

250V

600V

1

0.06

7/0.10

364

330

0.61±0.05


1.14


2

0.08

7/0.12

245

227

0.69±0.05


1.59


3

0.12

7/0.15

139

153

0.79±0.05


2.25


4

0.15

19/0.10

136

126

0.91±0.05

1.02±0.05

3.36

3.01

5

0.20

19/0.12

90.4

83.5

1.07±0.05

1.14±0.05

4.79

4.22

6

0.35

19/0.16

53.1

49.5

1.27±0.05

1.32±0.05

7.19

5.87

7

0.50

19/0.18

32.4

30.2

1.49±0.05

1.52±0.05

9.29

8.43

8

0.75

19/0.23

24.6

22.7

1.55±0.05

1.70±0.05

11.1

10.5

9

1.00

19/0.26

20.4

19.0

1.61±0.05

1.80±0.05

1.14

12.5

10

1.20

19/0.28

16.6

15.3


2.06±0.08


16.1

11

1.50

19/0.32

12.7

11.7


2.25±0.08


19.5

12

2.00

19/0.37

10.0

9.45


2.41±0.08


24.5

13

2.50

37/0.30

7.43

6.86


2.78±0.10


32.3

14

3.00

37/0.32

6.63

6.23


2.90±0.10


37.3

15

4.00

37/0.37

4.88

4.51


3.38±0.10


46.9

16

5.00

37/0.41

4.13

3.90


3.52±0.10


56.5

17

6.00

37/0.45

3.30

3.05


4.08±0.10


68.2

五、镀锡高温导线使用特性

       1. 工作电压:250/600V及以下

       2. 工作温度:不超过260℃

       3. 很低使用环境温度:-65℃

注:  镀锡高温导线绝缘材料均为一次料:聚全氟乙丙烯、聚四氟乙烯(PFA、FEP、F46、teflon、氟塑料、铁氟龙)。产品具有耐高低温-65~200℃,-65~260℃、耐油、耐腐蚀、耐酸碱、耐老化性能。
