航空航天镀银屏蔽线 当前位置:首页 > 产品中心 > 航空航天镀银屏蔽线

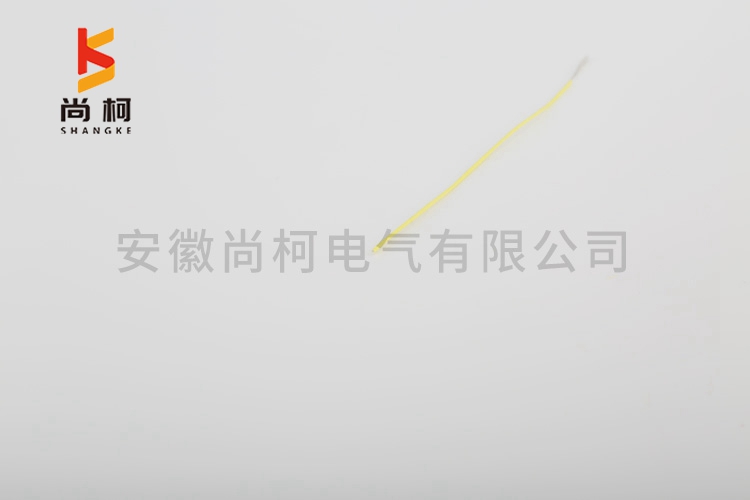

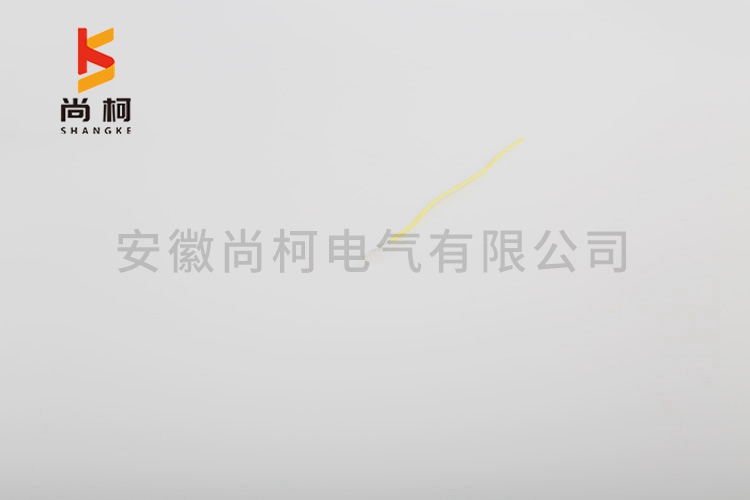

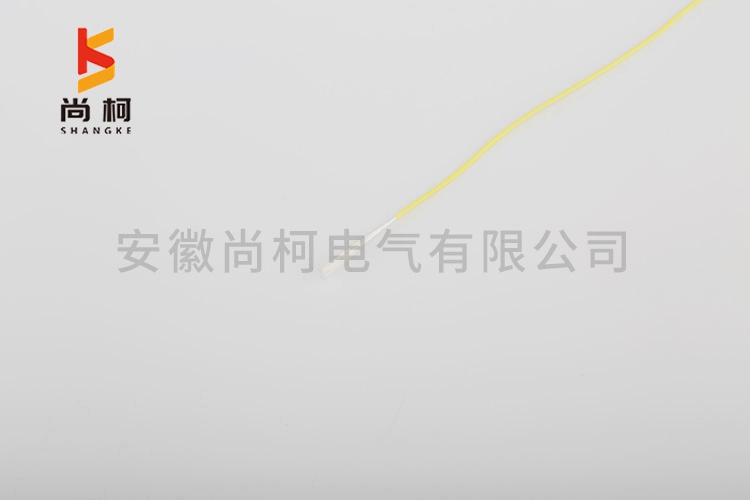

FF46-2 0.2(42/0.08)

  • FF46-2 0.2(42/0.08)
  • FF46-2 0.2(42/0.08)
  • FF46-2 0.2(42/0.08)
  • FF46-2 0.2(42/0.08)
prevnext

FF46-2 0.2(42/0.08)镀银铜芯FEP绝缘电线电缆

执行标准GJB 773A-2000

一、航天航空用镀银线示意图


二、航天航空用镀银线用途

适用于航空工业和电子等工业高温条件,交流额定电压600V及以下的精密仪表、线路板、电子和电子仪器。用作连接导线。

三、航天航空用镀银线型号和组成

系列代号:F

聚全氟乙丙烯:F46

绞型(包括双绞):省略

平行:B

屏蔽代号:

镀锡圆铜线编织屏蔽

P11


镀银圆铜合金线编织屏蔽

P41

镀锡扁铜线编织屏蔽

P12


镀银扁铜合金线编织屏蔽

P42

镀银圆铜线编织屏蔽

P21


镀镍圆铜合金线编织屏蔽

P61

镀银扁铜线编织屏蔽

P22


镀镍扁铜合金线编织屏蔽

P62

镀镍圆铜线编织屏蔽

P31




镀镍扁铜线编织屏蔽

P32




护层代号:

聚全氟乙丙烯:H3

导体代号:

镀锡铜导体(JX型)

-1

镀锡铜合金导体(JHX型)

-6

镀银铜导线(JY型)

-2

镀银铜合金导体(JHY型)

-7

镀镍铜导体(JN型)

-3

镀镍铜合金导体(JHN型)

-8

重量类型代号:

 型:Q

普通型:省略

 型:Z

四、规格

导体

标称截面

mm2

导体结构

根数/单线标称直径

mm

成品电线外径



mm

导体直流电阻

很大值

Ω/km

成品电线重量

很大值

Kg/km

0.14

19/0.10

1.02±0.05

126

3.01

0.20

19/0.12

1.14±0.05

83.5

4.22

0.4/0.3

19/0.16

1.32±0.05

49.5

5.87

0.6/0.5

19/0.20

1.52±0.05

30.2

8.43

0.75

19/0.23

1.70±0.05

22.7

10.5

1

19/0.26

1.80±0.05

19.0

12.5

1.2

19/0.28

2.06±0.08

15.3

16.1

1.5

19/0.32

2.25±0.08

11.7

19.5

2

19/0.36

2.41±0.18

9.45

24.5

2.5

37/0.30

2.78±0.10

6.86

32.3

3

37/0.32

2.90±0.10

6.23

37.3

4

37/0.37

3.38±0.10

4.51

46.9

5

37/0.40

3.53±0.10

3.90

56.5

6

37/0.45

4.08±0.10

3.05

68.2

8

133/0.29

5.03±0.10

2.16

97.0
