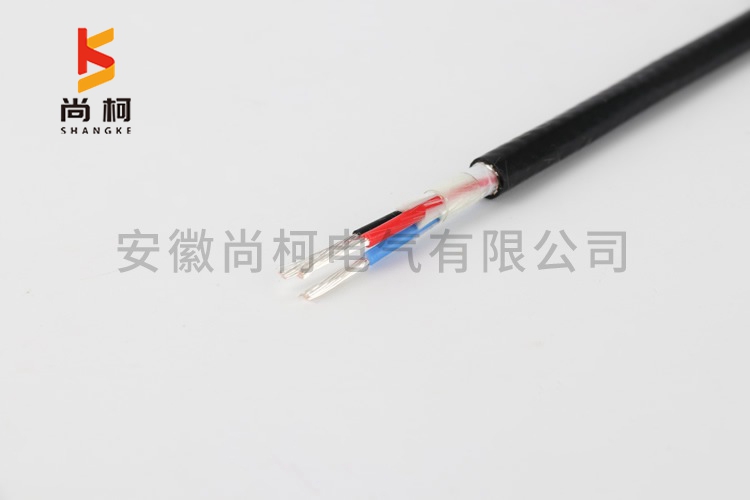

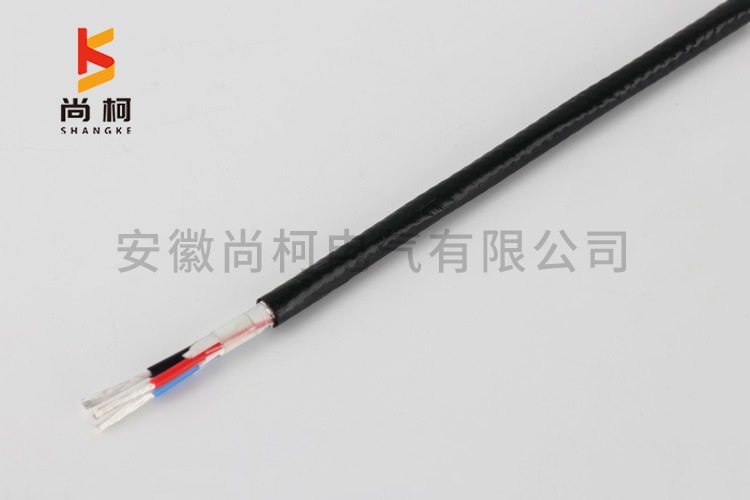

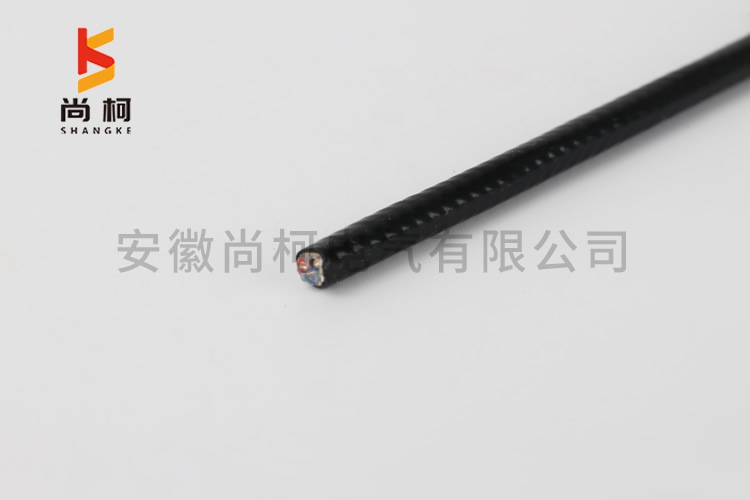

FF 3x1.0平方高温电力电缆

  • FF 3x1.0平方高温电力电缆
  • FF 3x1.0平方高温电力电缆
  • FF 3x1.0平方高温电力电缆
  • FF 3x1.0平方高温电力电缆
  • FF 3x1.0平方高温电力电缆
prevnext

FF 3x1.0mm2高温电力电缆

执行标准TICW/02-2009

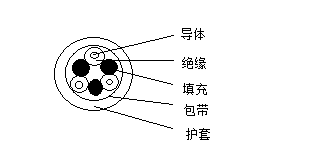

一、高温电力电缆示意图


二、高温电力电缆用途

       高温电力电缆是用于传输和分配电能的电缆,电力电缆常用于城市地下电网、发电站引出线路、工矿企业内部供电及过江海水下输电线。

       在电力线路中,电缆所占比重正逐渐增加。高温电力电缆是在电力系统的高温主干线路中用以传输和分配大功率电能的电缆产品,高温电力电缆适用于单芯120mm2以下,2~3芯16mm2以下,4~5芯10mm以下的额定电压0.6/1Kv氟塑料绝缘和氟塑料护套电力电缆。

三、高温电力电缆型号和组成


       举例:

       铜芯氟塑料绝缘氟塑料内护套钢丝编织铠装氟塑料外护套电力电缆,额定电压0.6/1Kv,3+1芯,标称截面10mm2,中性截面6mm2 表示为:

       FF9F-0.6/1 3x10+1x6mm2

四、高温电力电缆规格

芯数

导体截面范围


芯数

导体截面范围

1

0.75~120


4

1~10

2

0.75~16


3+1,4+1,3+2

2.5~10

3

0.75~16


5

1~10

多芯电缆中性线导体标称截面

主绝缘线芯导体标称截面

mm2

中性线导体标称截面

mm2

3+1芯,3+2芯,4+1

4等芯,5等芯

1

1.5

2.5

4

6

10

16

-

-

1.5

2.5

4

6

10

1

1.5

2.5

4

6

10

16

五、高温电力电缆绝缘标称厚度

导体标称截面

mm2

绝缘标称厚度

mm


导体标称截面

mm2

绝缘标称厚度

mm

0.751

0.35


2535

0.70

1.52.5

0.40


5070

0.80

46

0.50


95

0.90

1016

0.60


120

0.90

六、高温控制电缆护套标称厚度

挤包护套标称厚度值TS(以mm计)应按下列公式计算:

    TS=0.025 D+0.5

    式中:D挤包护套前电缆的假设直径,mm。

    上式计算出的数值应按四舍五入修约到0.1mm。

电缆护套的标称厚度应不小于0.6mm。

护套厚度的很薄处厚度应不小于标称值的85%-0.1mm。



注: 高温控制电缆绝缘护套材料均为一次料:聚全氟乙丙烯、聚四氟乙烯(PFA、FEP、F46、teflon、氟塑料、铁氟龙)。产品具有耐高低温-65~200℃,-65~260℃、耐油、耐腐蚀、耐酸碱、耐老化性能。
